筒錐式過濾洗滌干燥三合一的工作原理和工藝流程

發布時間：2020-09-07

筒錐式過濾洗滌干燥三合一的工作原理和工藝流程

過濾洗滌干燥機(業內俗稱“三合一”)能實現物料的過濾、洗滌、干燥、滅菌、卸料等連續工藝過程，其操作方式屬于分批式操作(間歇操作)，廣泛應用于制藥、食品、農藥、化工等領域，可以避免物料在轉移過程中可能引起的物料損失、污染及環境污染。現有三合一的結構是平板式，但是在長期生產使用中發現一些缺陷，例如：圓形平底過濾面積小；側面出料，導致出料不徹底；干燥效果不理想，干燥過程中的物料翻動小，換熱效率低，干燥效果受限制等。

為了克服上述單元設備組合中存在的問題與不足，同時滿足化學工業向高品質、高附加值、多品種、小批量的轉變，無錫市雙瑞機械有限公司進行了大量的設計研發工作，終于研制成功了集過濾、洗滌、干燥于一體的多功能筒錐式反應過濾干燥機，并成功申請專利(專利號：ZL201721560677.6.)，實現了裝備技術性能的較大改進，從結構設計到應用都緊跟制藥行業相應法規要求。該設備具有過濾、洗滌、干燥三個主要功能，還兼有反應、萃取、結晶、濃縮、蒸發、混合、破碎等多項功能，屬于改進型多功能設備。

多功能筒錐反應過濾洗滌干燥機 工作原理

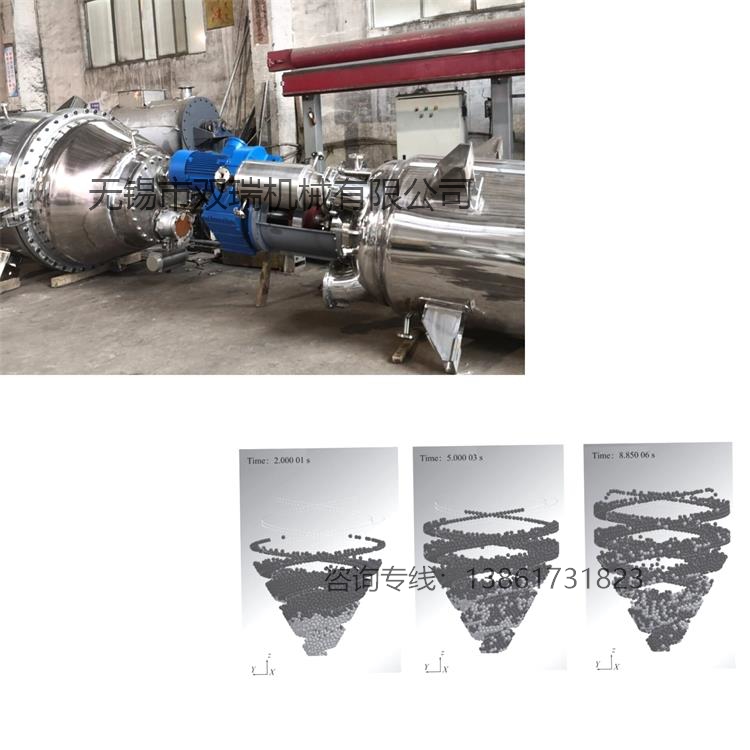

新型過濾洗滌干燥機為筒錐式結構，在圓筒體和下部錐體上設置有加熱夾套，可對物料進行加熱或冷卻，在多功能機內部設置有空心軸和變角度變導程空心螺旋攪拌裝置攪拌，對物料進行攪拌和提升，在出料時推出物料。在下部錐體內設置有結構較為復雜的圓錐形過濾裝置，在設備底部有特殊設計的無死角快開出料裝置或無死角氣動出料球閥。

在反應階段，反應物料從頂部加入，獨特的攪拌結構可使物料在機內得到十分均勻的攪拌，并通過筒體夾套、錐體夾套及空心軸、空心螺旋葉的同時加熱或冷卻，使物料在機內充分反應。在過濾階段，本機可使物料在機內通過加壓或抽真空過濾濾干，并加入洗滌液，使物料在機內進行多次自動再漿洗滌，達到洗滌要求后再壓干。在干燥階段，筒體夾套、錐體夾套、空心軸、空心螺帶同時對物料進行加熱并在頂部抽真空，對物料進行真空密閉低溫干燥，干燥后自動密閉出料。

多功能筒錐反應過濾洗滌干燥機  工藝流程

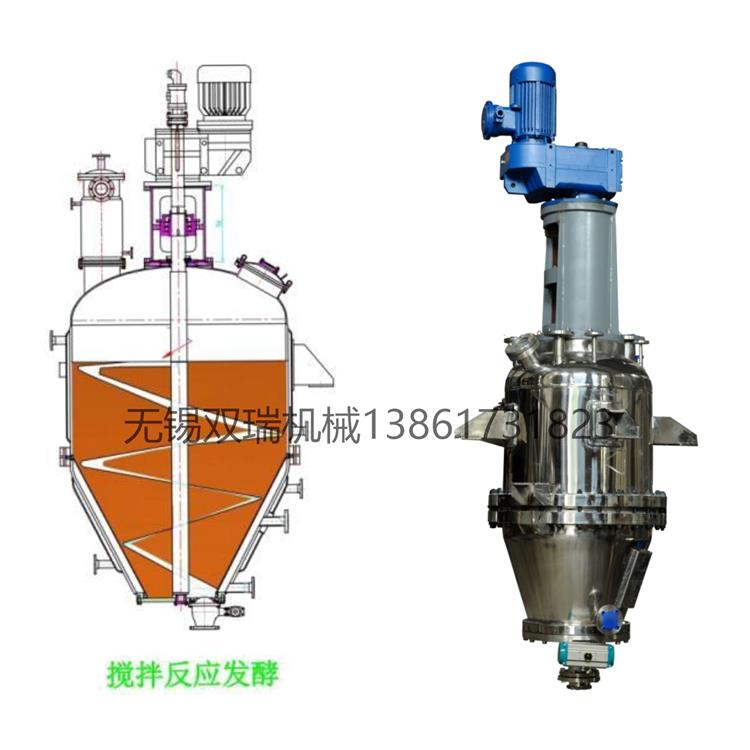

  1、攪拌反應
  將需要進行反應的物料(固液、液液或氣液)從設備頂部加料口加入，啟動電機及減速機，使空心軸和空心螺帶按順時針方向旋轉(從頂部往下看)，這時獨特的攪拌結構可使物料在機內充分?jǐn)嚢璨⒊浞址磻?yīng)。在反應過程中如要對物料進行加熱或冷卻，可在筒體和錐體夾套中以及空心軸和空心螺帶中通入熱媒或冷媒。熱媒或冷媒不斷循環，即可完成對物料加熱或冷卻，滿足反應所需的工藝條件。

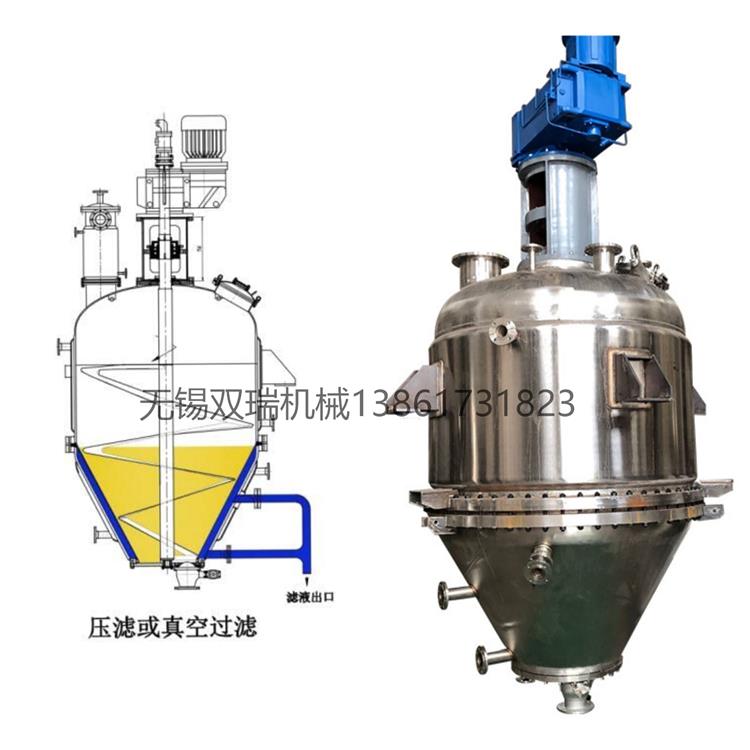

2、壓濾或真空過濾
反應結束，打開下部濾液出口，在設備內通入壓縮空氣或氮氣等氣體，對經過反應的固液混合物進行加壓過濾，直到把機內物料壓干。也可在濾液出口抽真空，對物料進行真空過濾，直到把濾液抽干為止。過濾時可使空心軸和空心螺帶按順時針方向旋轉(從頂部往下看)，對物料進行提升，并使空心螺帶在旋轉時限制濾餅層的厚度，使物料在薄的濾餅層條件下進行過濾，以提高過濾速率。對于易過濾的物料，過濾時可不攪拌，直接把物料濾干。

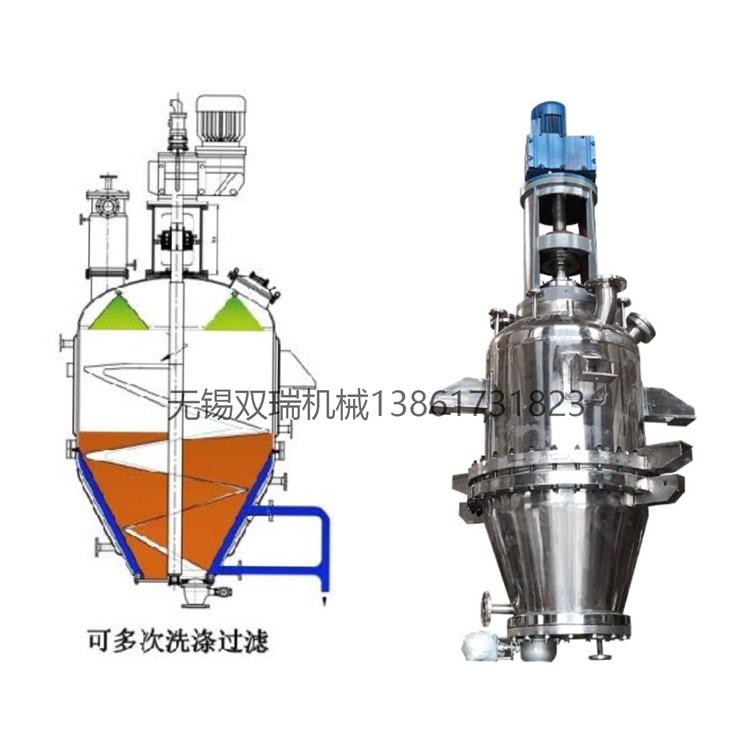

3、可多次洗滌過濾
??有些物料過濾完以后，還要進行多次洗滌。反應過濾干燥多功能機用于對物料的反復多次洗滌是十分理想的設備。物料在機內壓干后，可在頂部洗滌液入口加入洗滌液, 然后通過空心軸和空心螺帶的攪拌，對濾餅進行均勻再漿，再漿攪拌均勻后再把物料壓干。若洗滌一次不夠，可進行多次洗滌，這時重復上述步驟多次即可，操作十分方便，勞動強度極低。
??以上述方法對物料進行洗滌，我們稱之為間歇洗滌法。由于每次是把物料壓干后再加洗滌液進行洗滌，因而操作時雖然開關閥門次數多一點，但用的洗滌液較少。該機也可對物料進行連續洗滌，即把洗滌液用泵或其它方法連續壓入，利用洗滌液的壓力進行過濾，空心軸和空心螺帶則不斷地攪拌，濾液從濾液出口連續排出，直至達到洗滌要求為止，最后再把濾餅壓干。這種連續洗滌的方法，一般比間歇洗滌用的洗滌液量要多，但操作更方便。

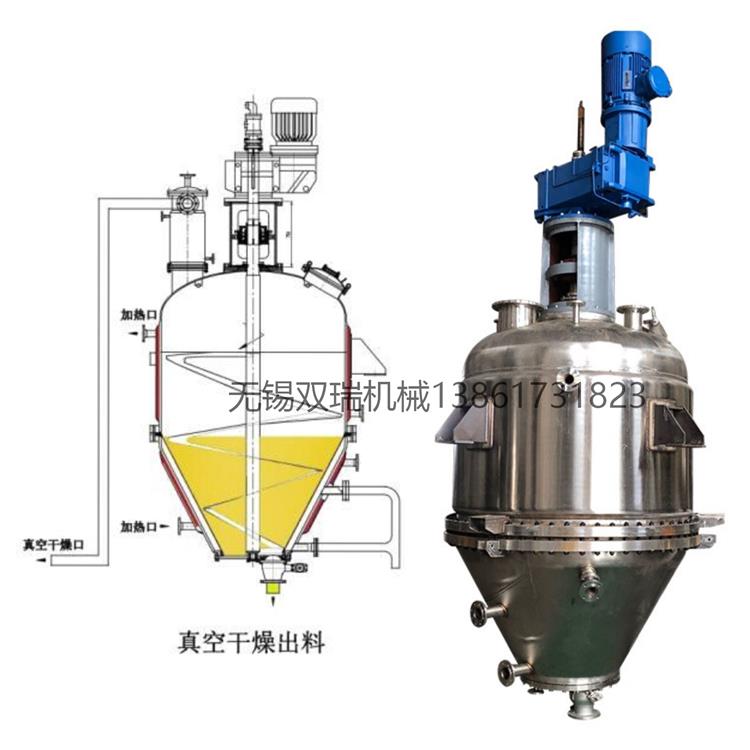

4、真空干燥出料
過濾或洗滌過濾壓干的濾餅存留在機內，這時在筒體夾套、錐體夾套和空心軸、空心螺帶內通入熱媒，對物料進行加熱，同時空心軸和空心螺帶仍以順時針方向旋轉(從頂部往下看)，對物料進行向上提升并充分?jǐn)嚢瑁谠O(shè)備的頂部則進行抽真空，使物料在機內進行真空密閉干燥。由于除夾套加熱以外，還有空心軸和空心螺帶從內部加熱，再加上是在抽真空條件下進行干燥，因而干燥效率很高。
??干燥結束，打開設備下部的快開出料口，使空心軸和空心螺帶按逆時針方向旋轉(從頂部往下看)，機內干燥好的物料將自動被推向出料口。至此，一批物料的反應、過濾、洗滌和干燥過程結束。
